低轉速管道離心泵

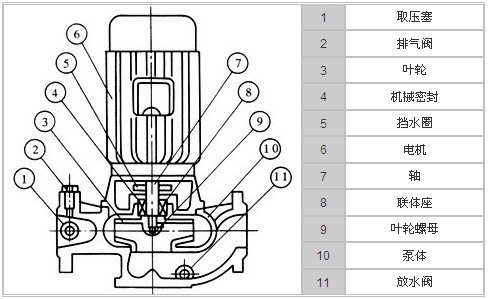

　　低轉速管道離心泵結構圖
　　
　　低轉速管道離心泵適用范圍
　　
　　低轉速管道離心泵主要用于空調系統冷凍水，冷卻水循環及末端增壓，城市供熱系統局部或末端增壓循環，及城市建筑消防系統局部恒壓及各種空調熱水鍋爐配套。
　　
　　低轉速管道離心泵特點
　　
　　1.低轉速管道離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
　　
　　2.葉輪直接安裝在電機的長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
　　
　　3.軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材料，耐磨密封，能有效地延長機械密封的使用壽命。
　　
　　4.低轉速管道離心泵安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
　　
　　5.可根據使用要求即流量和揚程的需要采用泵的串、并聯運用方式。
　　
　　6.可根據管路布置的要求采用泵的豎式和橫式安裝。
　　
　　低轉速管道離心泵工作條件
　　
　　1、吸入壓力≤1．6MPa，或泵系統最高工作壓力≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
　　
　　2、環境溫度<40℃，相對濕度<95％。
　　
　　3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
　　
　　注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)注明，以便廠家采用耐磨式機械密封。
　　
　　低轉速管道離心泵安裝
　　
　　1、安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。
　　
　　2、安裝時管道重量不應加在水泵上，以免使泵變形。
　　
　　3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
　　
　　4、為了低轉速管道泵維修方便和使用安全，在低轉速管道泵的選出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保低轉速管道泵正常運行，增加水泵的使用壽命。
　　
　　5、安裝后撥動泵軸，葉輪應無磨擦聲或卡死現象，泵則應將泵拆開檢查原因。
　　
　　6、管道泵分硬性聯接安裝和柔性聯接安裝兩種(見聯接方式)。
