ISW臥式管道泵

　　ISW臥式管道泵用途
　　
　　ISW臥式管道泵供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。
　　
　　ISW臥式管道泵概述
　　
　　ISW臥式管道泵是在吸收國內外同類產品先進技術的基礎上，采用國內通用離心泵之性能參數，自行研制開發的新一代節能、環保臥式管道泵。該系列泵性能優、可靠性高、壽命長、結構合理、外形美觀，具有行業領先水平。單級單吸臥式管道泵主要型號有ISW、ISWR、ISWH、ISWY、ISWHY、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD等系列
　　
　　ISW臥式管道泵主要優勢
　　
　　一、ISW型臥式管道泵結構緊湊：該系列泵為臥式結構，機泵一體、外型美觀、占地面積少，與普通臥式泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。
　　
　　二、ISW臥式管道泵運行平穩：組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的動靜平衡，運行時無振動，延長了軸承的使用壽命，改善了使用環境。
　　
　　三、ISW型臥式管道泵滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏，軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨損、無泄漏、使用壽命長。
　　
　　四、該系列管道泵噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
　　
　　五、ISW臥式管道泵結構獨特：泵體下側設有放水孔，進、出口法蘭設有取壓孔，能確保泵的正常使用和維護，該系列臥式泵進口為水平方向，出口為垂直向上結構，便于管路布置。
　　
　　六、故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機幾無故障工作時間大大提高。
　　
　　七、該系列管道泵維修方便：更換密封、鈾承，簡易方便。
　　
　　八、臥式管道泵占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。
　　
　　ISW臥式管道泵工作條件:
　　
　　1、吸入壓力≤1．6MPa，或泵系統最高工作壓力≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
　　
　　2、環境溫度<40℃，相對濕度<95％。
　　
　　3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
　　
　　注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。
　　

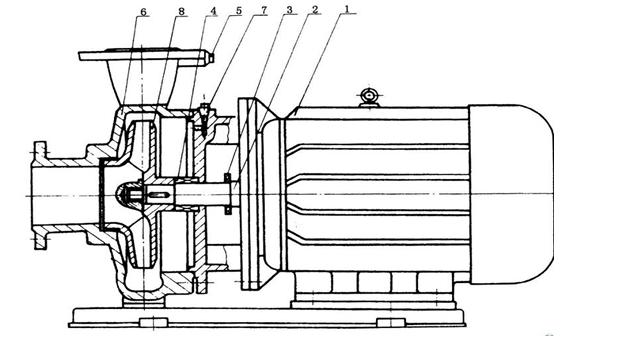

　　ISW臥式管道泵結構圖
　　
　　1電動機：直接與水泵聯接傳送動力，采用名牌電機。
　　
　　2泵軸：與電機同軸，為電機加長軸，確保了軸的同心，使泵運轉平穩。無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。
　　
　　3擋水圈：防止因密封漏水而使電機進水。
　　
　　4機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫。高壓機械密封，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
　　
　　5取壓塞：可安裝壓力表直觀監控泵的正常高效運行
　　
　　6泵體：壓出塞和吸入室采用優秀水力模型設計而成，既美觀又高效，設有安裝底腳，便于安裝和運行穩固。
　　
　　7放氣塞：灌泵時排凈泵內空氣，保證了泵的正常啟動。
　　
　　8葉輪：采用先進的水力模型設計而成，具有高效率，可靠性好等特點。
